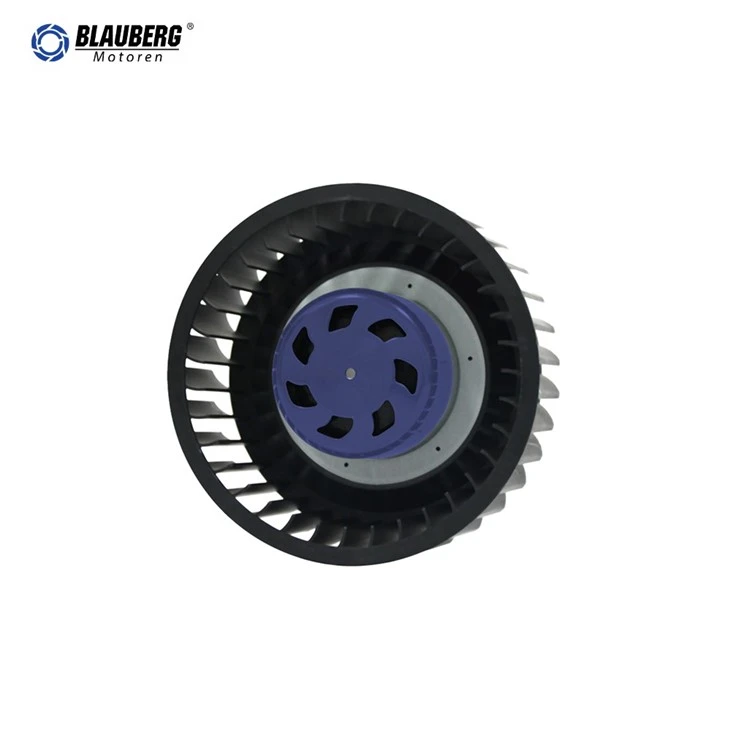

Suzhou Blauberg Motoren Technology Co., Ltd. je jedním z předních výrobců a dodavatelů dopředu zakřivených odstředivých ventilátorů blauberg bl-f160b-ec-01 160mm ec v Číně. Vítejte, abyste si zde mohli koupit hromadné vysoce kvalitní přizpůsobené produkty vyrobené v Číně a získat nabídku z naší továrny. Pro cenovou konzultaci nás kontaktujte.
Základní informace
| Model | BL-F160B-EC-01 | Typ produktu | EC dopředně zakřivený odstředivý ventilátor |
| Fáze | 1~ | Jmenovité napětí | 230 VAC |
| Frekvence | 50/60 Hz | Nominální rychlost | 2200 ± 5% RPM |
| Max. Vstupní výkon | 170 W | Max. Vstupní proud | 1.24 A |
| Úroveň zvuku | 74 dB(A) | Okolní teplota | -25 až +60 stupně |
| Osvědčení | CCC, RoHS | Ochrana | IP55 |
Technický popis
| Rozměry | 160 × 160 × 108 mm | Materiál oběžného kola | PA+GF |
| Otáčení | Ve směru hodinových ručiček, při pohledu ze strany rotoru | Povrch rotoru | Práškové lakování |
| Třída izolace | třída B | Provozní režim | S1 |
| Ložisko | Kuličkové ložisko | Délka kabelu | 500 ±20 mm |
| Vlhkost | 5%–90% RH | Typ motoru | EC motor s vnějším rotorem |
| Odchylka oběžného kola | Axiální Menší nebo rovno 0,5 mm; radiální Menší nebo rovno 0,5 mm | Ochrana motoru | Zablokovaný rotor, tepelný, pod/přepěťový a nadproudový |
Aplikace produktu
| 1 | Nabíjecí sloupec | 9 | Projekt chlazení zařízení |
| 2 | Kuchyně Odtahový Systém | 10 | Projekt větrací jednotky |
| 3 | Projekt FFU | 11 | Projekt AHU |
| 4 | Chlazení počítačové místnosti | 12 | Projekt čističky vzduchu |
| 5 | Klimatizace-rail Transit Air | 13 | Projekt výměníku tepla |
| 6 | Elektrické spotřebiče | 14 | Projekt telekomunikačních kontejnerů |
| 7 | Projekt FanGrid | 15 | Projekt chlazení datového centra |
| 8 | Projekt ventilačního zařízení | 16 | Průmyslový chladicí systém |

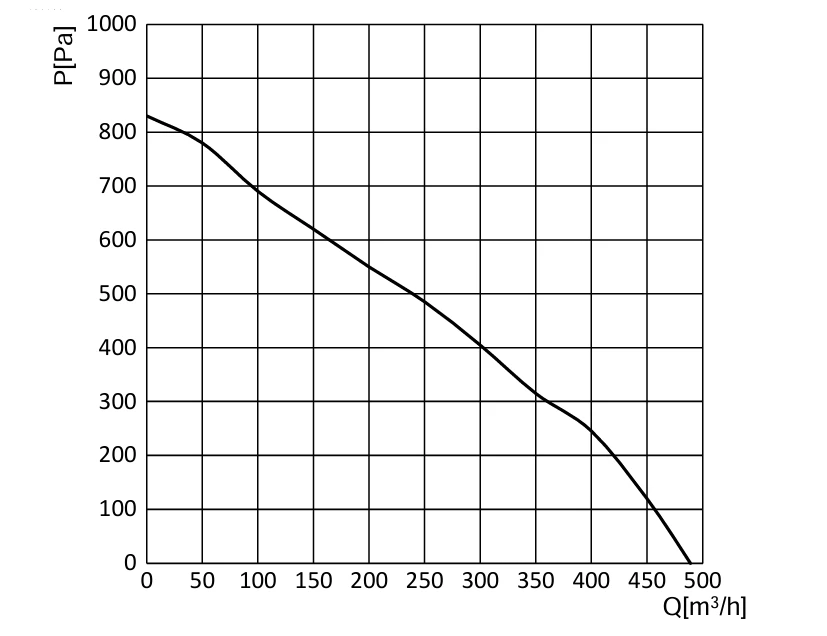

Vzduchový výkon

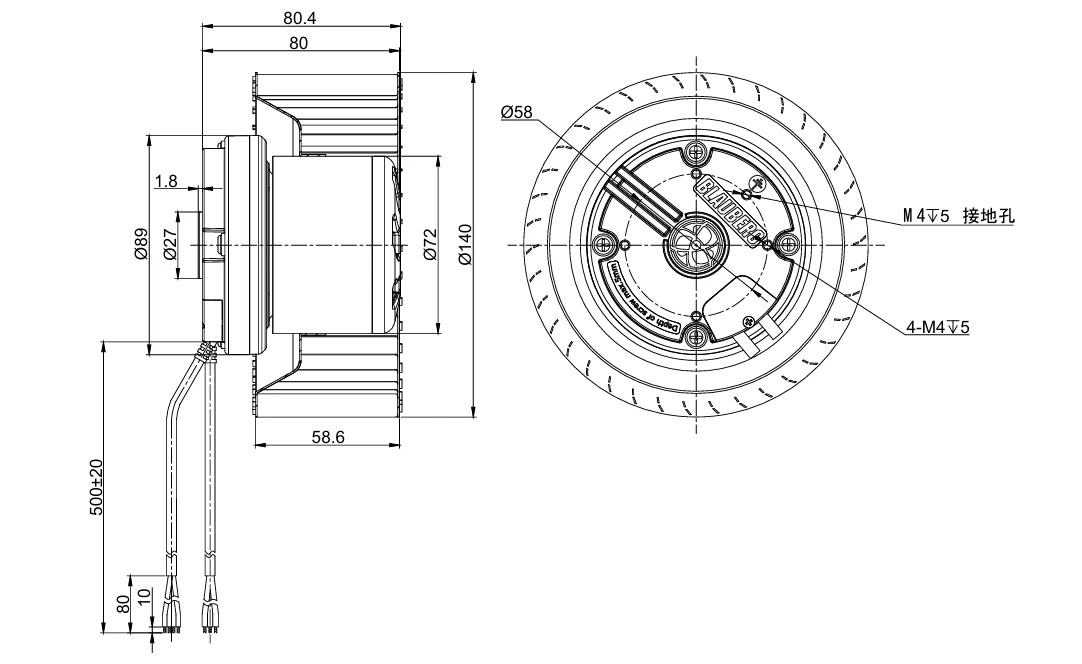

Celkové rozměry
Elektrické připojení
| Čára | Conn. | Označení | Barva | Funkce / Zadání |
| Elektrické vedení | PE | Zelená/žlutá | Ochranná zem | |
| Elektrické vedení | U1 | L | Hnědý | Živý drát |
| Elektrické vedení | U2 | N | Modrý | Neutrální vodič |
| Kontrolní linka | U4 | +10V | Červený | 10V výstupní řídicí výkon |
| Kontrolní linka | U5 | Ovládání rychlosti | Žluť | Ovládací vstup 0–10 V/PWM- |
| Kontrolní linka | U6 | Zpětná vazba signálu | Bílý | RPM výstupní signál |
| Kontrolní linka | U7 | GND | Modrý | Kontrolní zem |
Poznámka
| 1 | Napájecí a ovládací vedení zapojte přesně podle schématu zapojení. |
| 2 | Nepřipojujte bílý signální vodič přímo k červenému signálovému vodiči nebo externímu stejnosměrnému napájení. |
| 3 | Pokud se ventilátor nespustí, zkontrolujte vstupní napětí-regulace otáček a kabeláž. |
| 4 | Spuštění ventilátoru může trvat několik sekund; nedotýkejte se oběžného kola nebo rotoru, pokud je pod napětím nebo běží při nízkých otáčkách. |
| 5 | Před zapnutím-ověřte, že je motor bezpečně nainstalován. |
| 6 | Netahejte za napájecí kabel; poškozený kabel musí vyměnit výrobce. |
| 7 | Nenechávejte motor spadnout ani na něj nenarážet. |
| 8 | Motor neoplachujte vodou. |
| 9 | Před použitím přizpůsobeného produktu mimo dohodnuté provozní podmínky se poraďte se společností Blauberg. |
| 10 | Skříň motoru může po vypnutí zůstat horká; proveďte preventivní opatření proti popálení. |
| 11 | Udržujte nečistoty mimo kryt a v případě potřeby vyčistěte vnitřek. |
| 12 | Před instalací a provozem otočte rotor rukou, abyste se ujistili, že nedochází ke kolizi, rušení nebo zaseknutí. |
| 13 | Nepoužívejte motor samotný bez oběžného kola nebo zátěže. |
| 14 | Přebalený produkt skladujte při teplotě -40 stupňů až +80 stupňů a ne více než 95 % relativní vlhkosti, bez korozivních plynů a nejméně 15 cm nad podlahou. |
| 15 | Instalujte ventilátor mimo dosah dětí a nedovolte dětem, aby ho používaly. |
| 16 | Právo konečného výkladu této specifikace náleží společnosti Blauberg. |
Životnost a údržba, záruka
| 1 | Návrhová životnost je 50 000 hodin při 40 stupních, omezená životností kuličkových-ložisek; skutečná životnost se mění v závislosti na teplotě, vlhkosti, instalaci, zatížení a dalších provozních podmínkách. |
| 2 | Vyčistěte a udržujte ventilátor každých 3–6 měsíců v závislosti na provozním prostředí. |
| 3 | Záruka na celý-stroj je dva roky od zakoupení (v závislosti na datu dodání). Poruchy kvality výroby-jsou zdarma opraveny nebo nahrazeny; škody způsobené neodbornou demontáží, manipulací, nesprávným použitím, živelnou pohromou nebo vyšší mocí jsou vyloučeny. |
Stáhnout
BL-F160B-EC-01 Product Specification.pdf
