Suzhou Blauberg Motoren Technology Co., Ltd. je jedním z předních výrobců a dodavatelů zpětně zakřivených odstředivých ventilátorů blauberg gl-b175b-ec-m0 175mm ec v Číně. Vítejte, abyste si zde mohli koupit hromadné vysoce kvalitní přizpůsobené produkty vyrobené v Číně a získat nabídku z naší továrny. Pro cenovou konzultaci nás kontaktujte.

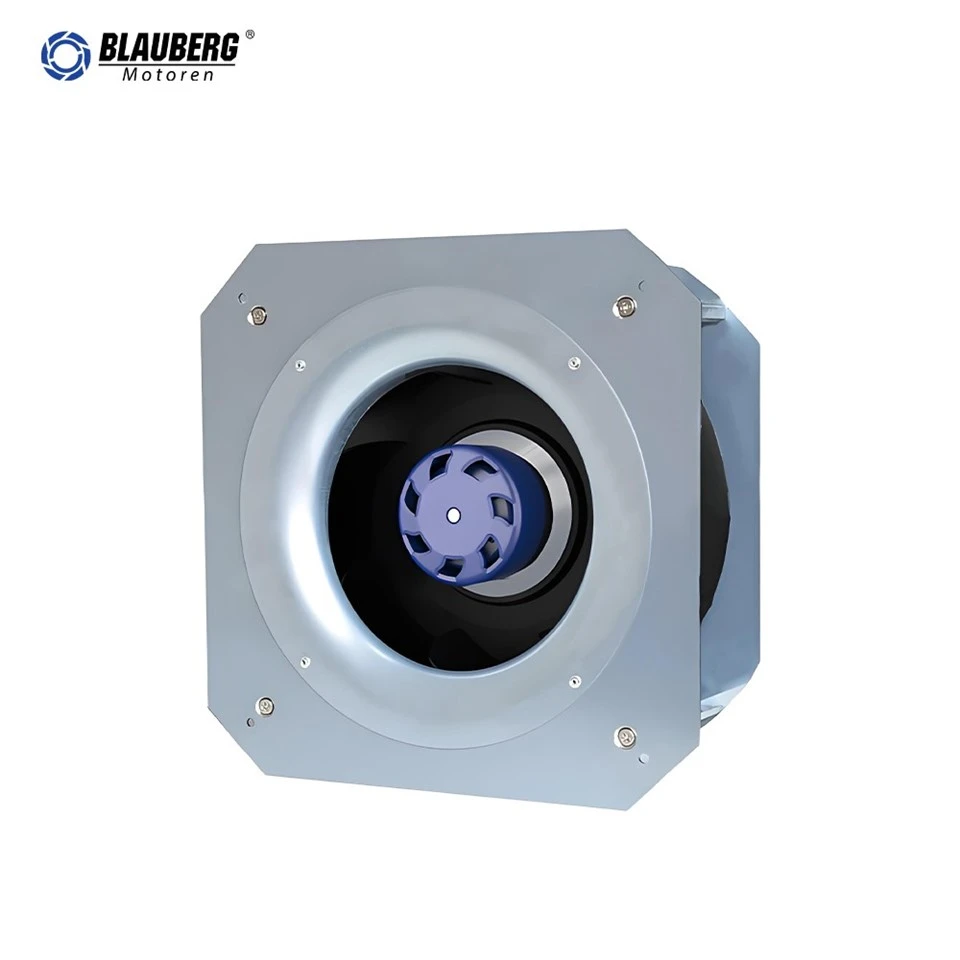

Blauberg GL-B175B-EC-M0 je zpětně zakřivený odstředivý ventilátor EC 230 VAC s regulací otáček 0-10 V DC/PWM. Poskytuje jmenovité otáčky 3110+/-5 % RPM za podmínek volného vzduchu, s integrovanou ochranou motoru a kuličkovými ložisky.
Základní informace
| Model | GL-B175B-EC-M0 | Typ produktu | EC dozadu zakřivený odstředivý ventilátor se zástrčkou |
| Motor | EC072AC230V085W | Fáze | 1~ |
| Jmenovité napětí | 230 VAC | Rozsah napětí | 184-276 VAC |
| Frekvence | 50/60 Hz | Stav dat | FA (volný vzduch) |
| Nominální rychlost | 3110+/-5 % RPM | Max. Vstupní výkon | 49 W |
| Max. Vstupní proud | 0.38 A | Úroveň zvuku | 67 dB(A) |
| Okolní teplota | -25 °C až +60 °C | Datum vydání | 19. prosince 2024 |
ML=Max. zatížení; JÁ=Max. účinnost; FA=Free Air.
Technický popis
| Velikost ventilátoru (D x Š x V) | 226 x 226 x 89 mm | Velikost motoru | 72 |
| Materiál oběžného kola | Plast | Počet čepelí | 7 |
| Směr proudění vzduchu | Všude kolem | Otáčení | Ve směru hodinových ručiček, při pohledu směrem k rotoru |
| Stupeň ochrany | IP55 | Třída izolace | třída B |
| Provozní režim | S1 | Ložisko | Kuličkové ložisko |
| Transportní/skladovací teplota | -40 °C až +80 °C | Provozní vlhkost | 5%-90% RH |
| Montážní poloha | Žádný | Délka kabelu | Standardní 500+/-20 mm |
| Ovládací vstup | 0-10 V DC / PWM, max. Vstup PWM 10 VDC | Napěťový výstup | 10 V DC, max. 10 mA |
| Ochranné funkce | Uzamčený-rotor, tepelná, přepěťová, podpěťová a nadproudová ochrana; měkký start | ||
| Shoda | CCC, CE, RoHS | Dielektrická pevnost | 1800 VAC / 50 Hz, 1 s; unikající proud<=10 mA |
Aplikace produktu
| 1 | Nabíjecí sloupec | 9 | Projekt chlazení zařízení |
| 2 | Kuchyně Odtahový Systém | 10 | Projekt větrací jednotky |
| 3 | Projekt FFU | 11 | Projekt AHU |
| 4 | Chlazení počítačové místnosti | 12 | Projekt čističky vzduchu |
| 5 | Klimatizace-rail Transit Air | 13 | Projekt výměníku tepla |
| 6 | Elektrické spotřebiče | 14 | Projekt telekomunikačních kontejnerů |
| 7 | Projekt FanGrid | 15 | Projekt chlazení datového centra |
| 8 | Projekt ventilačního zařízení | 16 | Průmyslový chladicí systém |

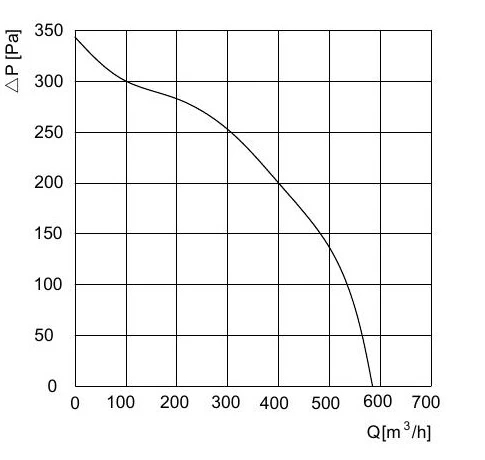

Vzduchový výkon
Vzduchový výkon se měří podle AMCA 210 / GB 1236 instalační kategorie A. Hodnoty jsou platné za specifikovaných podmínek měření a mohou se lišit podle podmínek instalace. V případě odchylek od standardní konfigurace ověřte parametry na instalované jednotce.

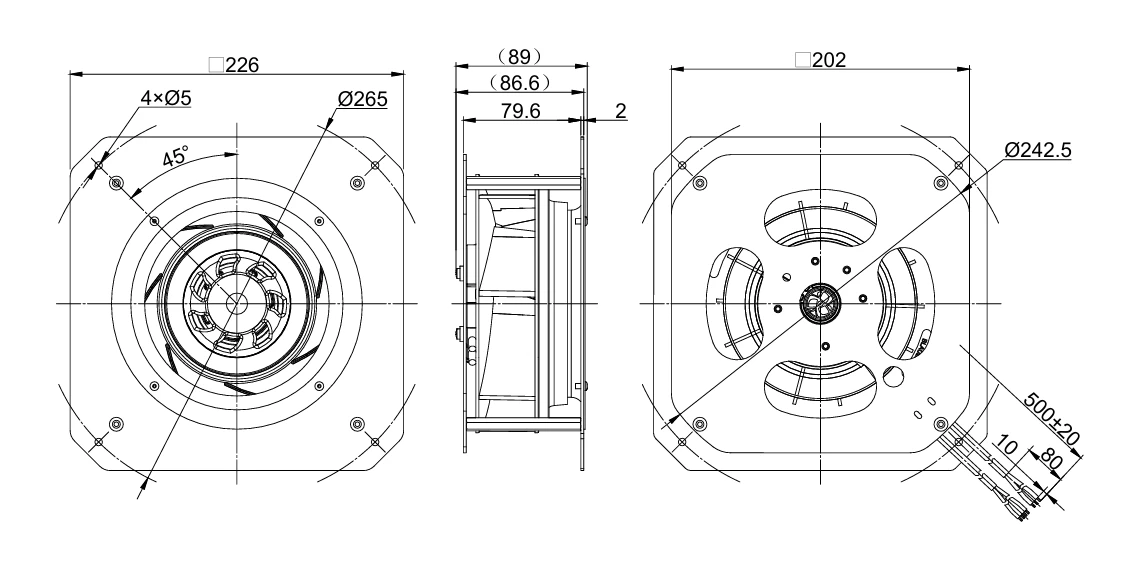

Celkové rozměry
| 1 | AC kabel PVC 3 x AWG20 |
| 2 | DC kabel PVC 4 x AWG24 |

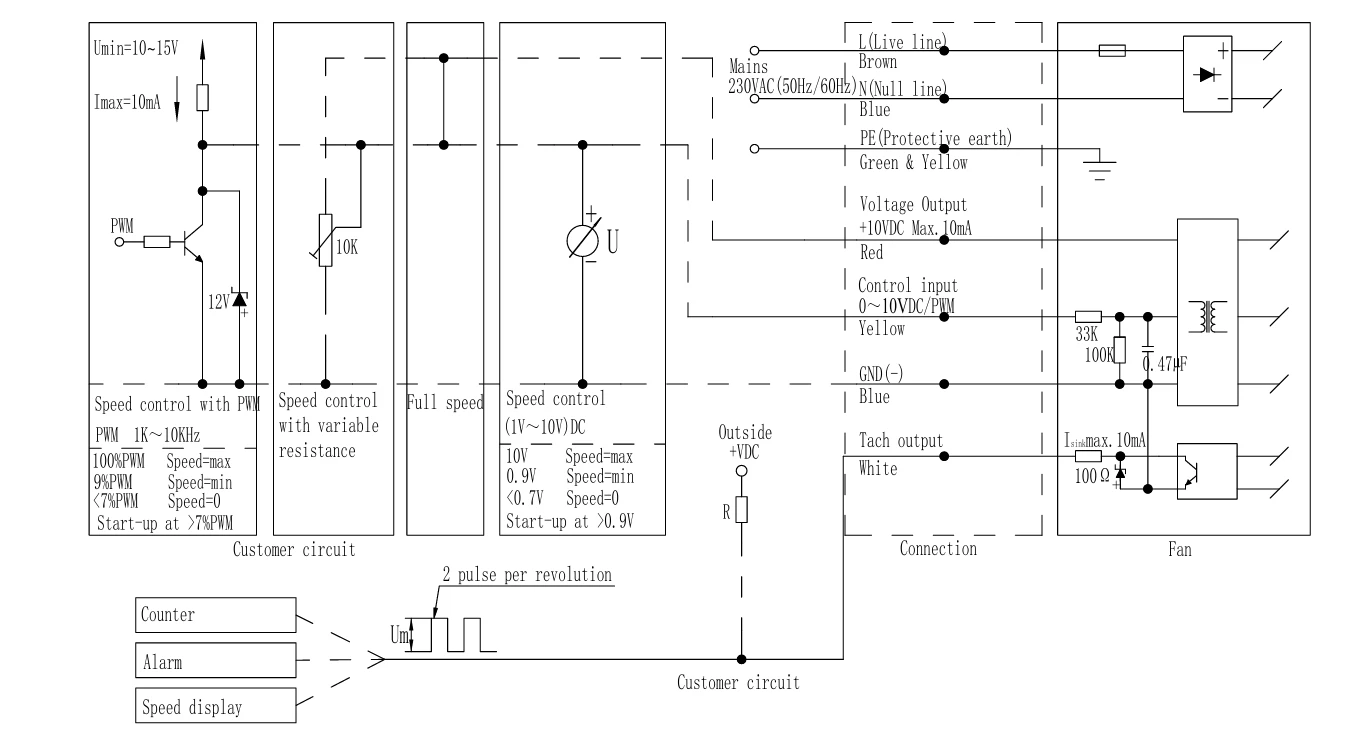

Elektrické připojení
| Čára | Spojení | Označení | Barva | Funkce / Zadání |
|---|---|---|---|---|
| Elektrické vedení | PE | PE | Zelená / Žlutá | Ochranná zem |
| Elektrické vedení | U1 | L | Hnědý | Napájení, živý vodič |
| Elektrické vedení | U2 | N | Modrý | Napájení, nulový vodič |
| Kontrolní linka | U4 | +10V | Červený | Pevný výstup 10 V DC, max . 10 mA |
| Kontrolní linka | U5 | Ovládání rychlosti | Žluť | 0-10 V / PWM řídicí vstup |
| Kontrolní linka | U6 | Zpětná vazba signálu | Bílý | Tach výstup, 2 impulsy na otáčku |
| Kontrolní linka | U7 | GND | Modrý | Referenční zem pro ovládací rozhraní |
Nastavení rychlosti podporuje provoz na plnou-rychlost, řízení napětí 0–10 V DC, řízení PWM (1–10 kHz) a potenciometr 10 kOhm. Výstup otáčkoměru poskytuje dva impulsy na otáčku.
Poznámka
Napájecí a ovládací vedení zapojte přesně podle schématu zapojení.
Nepřipojujte bílý signální vodič přímo k červenému signálnímu vodiči nebo externímu stejnosměrnému napájení.
Pokud se ventilátor nespustí, zkontrolujte vstupní napětí-regulace otáček; po připojení napájení se nedotýkejte oběžného kola ani rotoru.
Spuštění ventilátoru trvá několik sekund; nedotýkejte se oběžného kola nebo rotoru, pokud je pod napětím nebo při nízkých otáčkách.
Před zapnutím-se ujistěte, že je motor bezpečně nainstalován.
Netahejte za napájecí kabel; poškozenou šňůru musí vyměnit výrobce.
Nenechte motor upadnout ani na něj nenarážet.
Neproplachujte motor.
Před použitím přizpůsobených produktů mimo dohodnuté provozní podmínky se poraďte se společností Blauberg.
Skříň motoru může po provozu zůstat horká; proveďte preventivní opatření proti popálení.
Během instalace zabraňte vniknutí nečistot do krytu.
Před instalací a provozem otočte rotor rukou, abyste se ujistili, že nedochází ke kolizi, rušení nebo zaseknutí.
Motor se nesmí používat bez oběžného kola nebo zátěže.
Přebalené jednotky skladujte v čistém, větraném skladu při teplotě -40 °C až +80 °C, relativní vlhkosti ne více než 95 %, bez korozivních plynů a alespoň 15 cm nad zemí.
Instalujte ventilátor mimo dosah dětí.
Konečný výklad této specifikace patří společnosti Blauberg.
Životnost a údržba, záruka
Návrhová životnost je 50 000 hodin, omezená životností kuličkových-ložisek při 40 °C; skutečná životnost se liší podle teploty, vlhkosti, instalace, zatížení a dalších provozních podmínek.
Vyčistěte a udržujte ventilátor každých 3-6 měsíců, jak je vhodné pro prostředí.
Na kompletní jednotku se vztahuje dvouletá-záruka od data dodání na poruchy způsobené kvalitou produktu; škody způsobené nesprávnou demontáží, manipulací, poškozením způsobeným člověkem-, přírodními katastrofami nebo vyšší mocí jsou vyloučeny.
Stáhnout
Specifikace produktu GL-B175B-EC-M0-N.pdf
