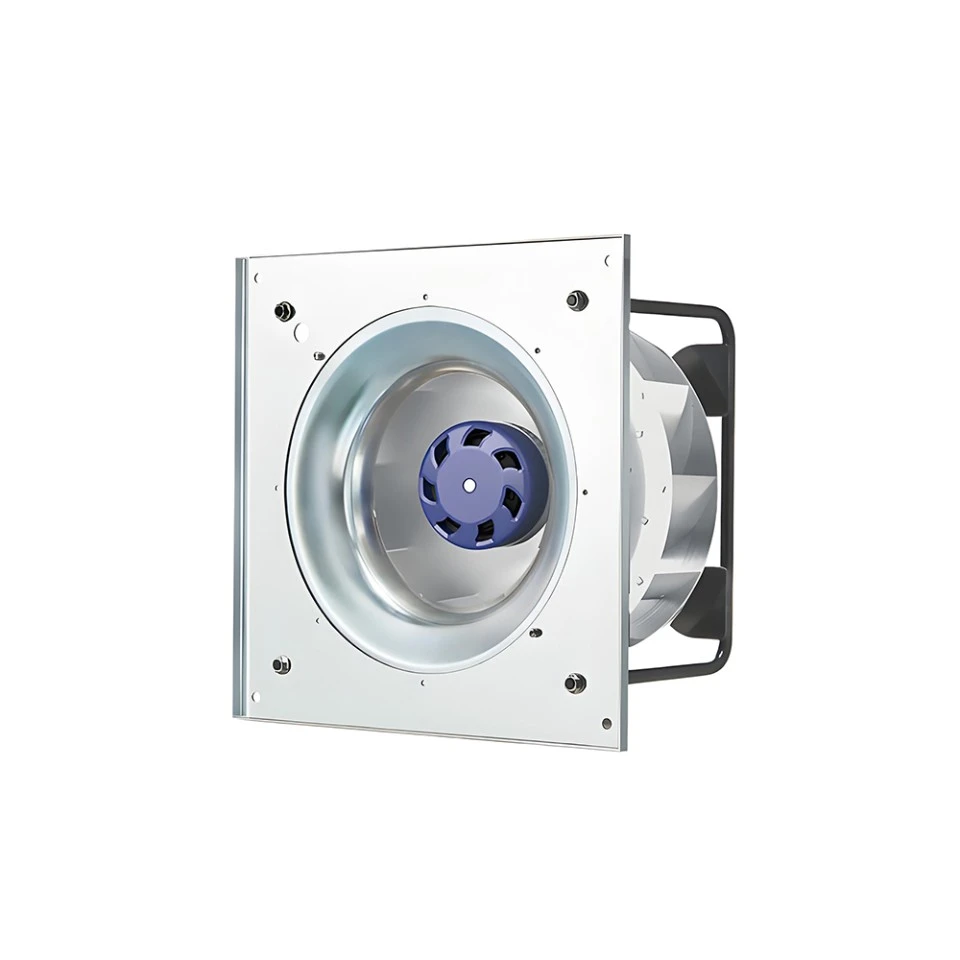

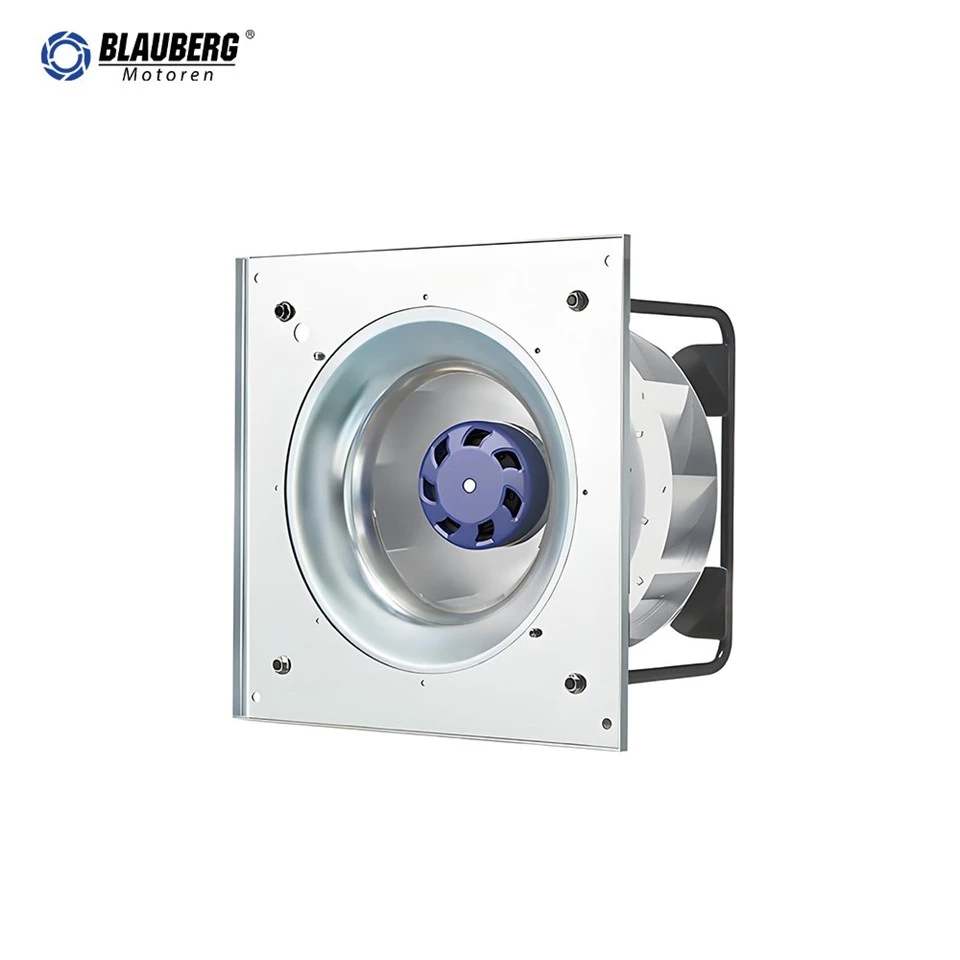

Blauberg GC-B280D-EC{5}}01 je 115 VAC EC dozadu-zakřivený odstředivý ventilátor s oběžným kolem z hliníkové slitiny. Pracuje při nominální rychlosti 1710 ot./min. a podporuje řízení rychlosti 0-10 V DC nebo PWM.
Základní informace
| Model | GC-B280D-EC-01 | Typ produktu | EC Backward-Zakřivený odstředivý ventilátor se zástrčkou |
| Motor | EC072AC 115 V 170 W | Fáze | 1~ |
| Jmenovité napětí | 115 VAC | Rozsah jmenovitého napětí | 92-138 VAC |
| Frekvence | 50/60 Hz | Způsob získávání dat | FA (volný vzduch) |
| Nominální rychlost | 1710 RPM (+/-5 %) | Maximální vstupní výkon | 170 W |
| Maximální vstupní proud | 2.4 A | Úroveň zvuku | 73 dB(A) |
| Okolní teplota | -25 °C až +60 °C | Shoda | CCC, CE, RoHS |
Technický popis
| Velikost ventilátoru | 280 x 280 x 154 mm | Velikost motoru | 72 |
| Oběžné kolo | Hliníková slitina, 8 čepelí | Proudění vzduchu | Všude kolem |
| Otáčení | Ve směru hodinových ručiček, při pohledu směrem k rotoru | Montážní poloha | Žádný |
| Stupeň ochrany | IP55 | Třída izolace | třída B |
| Povinnost / Ložisko | S1 / Kuličkové ložisko | Řízení | 0-10 VDC / PWM, maximální vstup PWM 10 VDC |
| Napěťový výstup | 10 V DC, maximálně 10 mA | Délka kabelu | 500 +/-20 mm |
| Ochrana | Uzamčený-rotor, tepelná ochrana, ochrana před přepětím, podpětím, nadproudem a měkkým{1}}startem | Dielektrická pevnost | 1800 VAC / 50 Hz, 1 s; svodový proud ne více než 10 mA |
Aplikace produktu
| 1 | Nabíjecí sloupec | 9 | Projekt chlazení zařízení |
| 2 | Kuchyně Odtahový Systém | 10 | Projekt větrací jednotky |
| 3 | Projekt FFU | 11 | Projekt AHU |
| 4 | Chlazení počítačové místnosti | 12 | Projekt čističky vzduchu |
| 5 | Klimatizace-rail Transit Air | 13 | Projekt výměníku tepla |
| 6 | Elektrické spotřebiče | 14 | Projekt telekomunikačních kontejnerů |
| 7 | Projekt FanGrid | 15 | Projekt chlazení datového centra |
| 8 | Projekt ventilačního zařízení | 16 | Průmyslový chladicí systém |

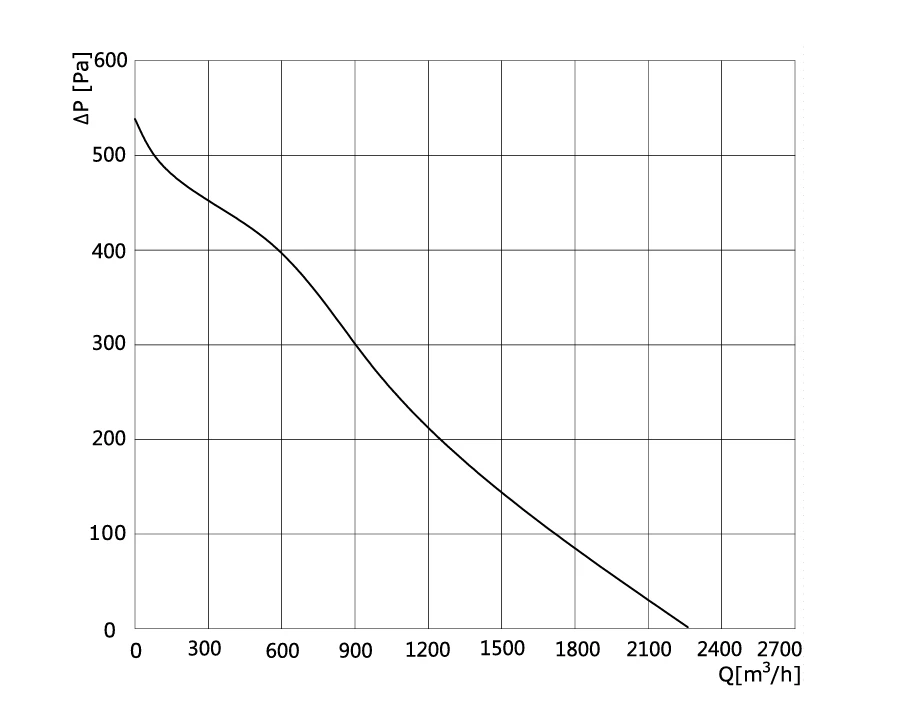

Vzduchový výkon
Vzduchový výkon byl měřen podle AMCA210/GB1236 instalační kategorie A. Křivka pokrývá přibližně 0-2250 m3/ha 0-540 Pa. Hodnoty platí za specifikovaných podmínek měření a mohou se lišit podle podmínek instalace.
Celkové rozměry
Elektrické připojení
| Čára | Spojení | Označení | Barva | Funkce |
|---|---|---|---|---|
| Moc | PE | PE | Zelená / Žlutá | Ochranná zem |
| Moc | U1 | L | Hnědý | Napájení, živý vodič |
| Moc | U2 | N | Modrý | Napájení, nulový vodič |
| Řízení | U4 | +10 V | Červený | Pevný výstup 10 VDC, maximálně 10 mA |
| Řízení | U5 | Ovládání rychlosti | Žluť | Vstup ovládání 0-10 V DC / PWM |
| Řízení | U6 | Zpětná vazba signálu | Bílý | Tach výstup, 2 impulsy na otáčku |
| Řízení | U7 | GND | Modrý | Referenční zem pro ovládací rozhraní |
Poznámka
Napájecí a ovládací vedení zapojte přesně podle schématu zapojení.
Nepřipojujte bílý signální vodič přímo k červenému signálovému vodiči nebo externímu stejnosměrnému napájení.
Pokud se ventilátor nespustí, zkontrolujte vstupní napětí-regulace otáček a kabeláž. Po připojení napájení se nedotýkejte oběžného kola ani rotoru.
Spuštění ventilátoru trvá několik sekund. Nedotýkejte se oběžného kola nebo rotoru, pokud jsou pod napětím nebo při nízkých otáčkách.
Před zapnutím zkontrolujte, zda je motor bezpečně nainstalován-.
Netahejte za napájecí kabel; poškozený kabel musí vyměnit výrobce.
Nenechte motor upadnout ani na něj nenarážet.
Neproplachujte motor.
Před použitím mimo dohodnuté provozní podmínky se poraďte se společností Blauberg.
Skříň motoru může po provozu zůstat horká; v případě potřeby použijte-ochranná opatření.
Během instalace zabraňte vniknutí nečistot do krytu.
Před spuštěním-otočte rotor rukou a ujistěte se, že se pohybuje bez kolize nebo zablokování.
Motor nesmí pracovat bez oběžného kola nebo zátěže.
Přebalený produkt skladujte v čistém, větraném skladu při teplotě -40 °C až +80 °C, relativní vlhkosti nejvýše 95 %, bez korozivních plynů, alespoň 15 cm nad podlahou.
Udržujte ventilátor mimo dosah dětí.
Právo konečného výkladu této specifikace náleží společnosti Blauberg.
Životnost a údržba, záruka
Návrhová životnost je 50 000 hodin, omezená životností kuličkových-ložisek při 40 °C. Skutečná životnost se liší podle teploty, vlhkosti, instalace, zatížení a dalších podmínek použití.
Vyčistěte a udržujte ventilátor každých 3-6 měsíců v závislosti na prostředí.
Celá{0}}záruční doba stroje je dva roky od nákupu/dodání. Poškození způsobené nesprávnou demontáží, manipulací, poškozením způsobeným člověkem-, přírodními katastrofami nebo vyšší mocí jsou vyloučeny.
Stáhnout
GC-B280D-EC-01-Technical-Specification.pdf
