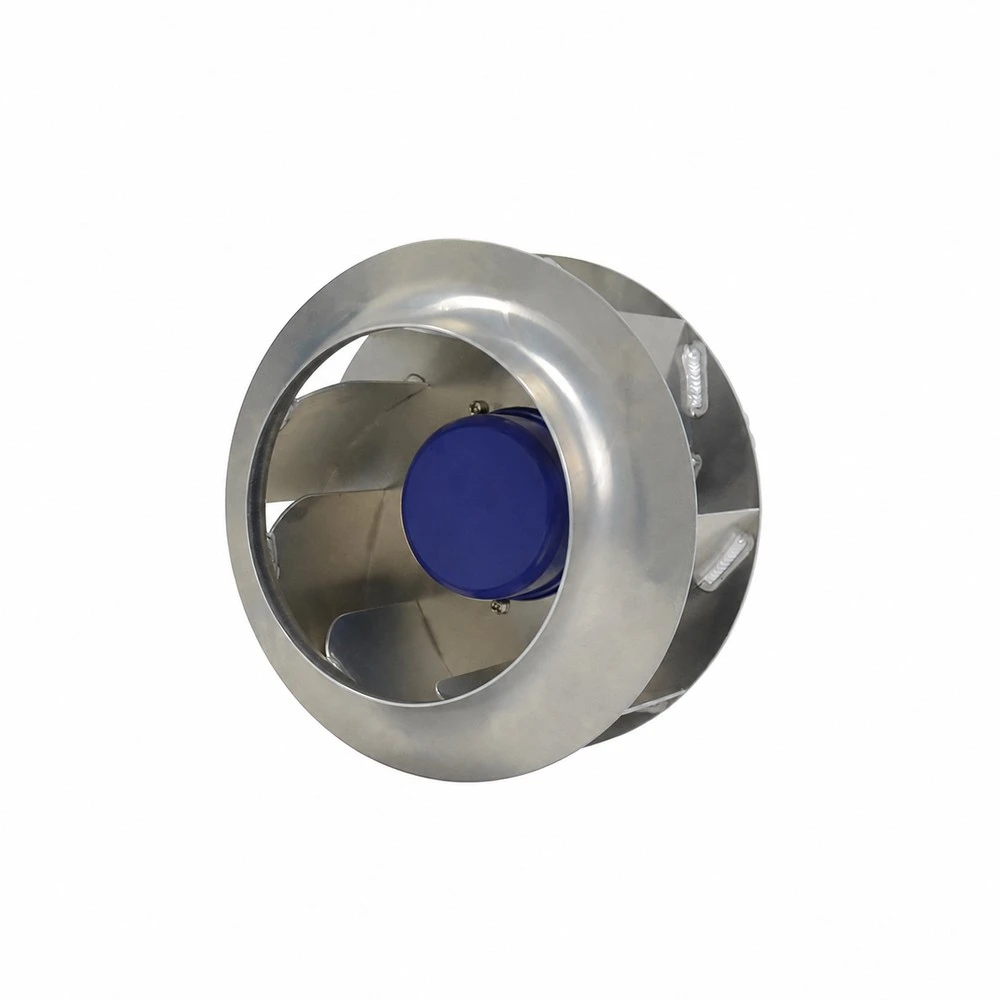

Blauberg BL-B450E-EC-05 je 450 mm EC zpětně zakřivený odstředivý ventilátor navržený pro efektivní, spolehlivý a přesně řiditelný pohyb vzduchu v komerčních a průmyslových ventilačních systémech.
Základní informace
| Model | BL-B450E-EC-05 | Typ produktu | EC zpětně zakřivený odstředivý ventilátor |
| Fáze | 1~ | Jmenovité napětí | 230 VAC |
| Frekvence | 50/60 Hz | Nominální rychlost | 1270 ot./min |
| Max. Vstupní výkon | 700 W | Max. Vstupní proud | 3.1 A |
| Úroveň zvuku | 80 dB(A) | Okolní teplota | -25 °C až +60 °C |
| Osvědčení | CCC, CE, RoHS | Datum vydání | 2. června 2023 |
Technický popis
| Rozměry | 454 x 454 x 301,3 mm | Velikost motoru | Viz specifikace produktu |
| Materiál oběžného kola | Kov | Počet čepelí | Viz specifikace produktu |
| Směr proudění vzduchu | Všude kolem | Otáčení | Ve směru hodinových ručiček, při pohledu směrem k rotoru |
| Povrch rotoru | Plastový nástřik | Hmotnost | Viz specifikace produktu |
| Stupeň ochrany | IP55 | Třída izolace | třída F |
| Provozní režim | S1 | Ložisko | Kuličkové ložisko |
| Montážní poloha | Žádný | Chladicí otvory / výřezy- | Strana rotoru |
| Provozní vlhkost | 5%-90% RH | Skladovací vlhkost | Viz specifikace produktu |
| Skladovací teplota | -40 až +80 °C | Délka kabelu | 500+/-20 mm |
| Technické vlastnosti | 0-10 V DC/PWM řízení; RS485 MODBUS-RTU; zablokovaný rotor, tepelná, přepěťová/podpěťová, nadproudová a pozvolná ochrana | ||
| Dielektrická pevnost | Viz specifikace produktu | ||
Aplikace produktu
| 1 | Nabíjecí sloupec | 9 | Projekt chlazení zařízení |
| 2 | Kuchyně Odtahový Systém | 10 | Projekt větrací jednotky |
| 3 | Projekt FFU | 11 | Projekt AHU |
| 4 | Chlazení počítačové místnosti | 12 | Projekt čističky vzduchu |
| 5 | Klimatizace-rail Transit Air | 13 | Projekt výměníku tepla |
| 6 | Elektrické spotřebiče | 14 | Projekt telekomunikačních kontejnerů |
| 7 | Projekt FanGrid | 15 | Projekt chlazení datového centra |
| 8 | Projekt ventilačního zařízení | 16 | Průmyslový chladicí systém |
Vzduchový výkon
Celkové rozměry
Elektrické připojení
| Čára | Spojení | Označení | Barva | Funkce |
|---|---|---|---|---|
| Elektrické vedení | PE | PE | Zelená / Žlutá | Ochranná zem |
| Elektrické vedení | U1 | L | Hnědý | Živý drát |
| Elektrické vedení | U2 | N | Černý | Neutrální vodič |
| Elektrické vedení | U3 | NC | Bílý | Normálně sepnutý stavový kontakt |
| Elektrické vedení | U4 | COM | Šedá | Společný stavový kontakt |
| Kontrolní linka | U5 | RSA | Hnědý | RS485 MODBUS-RTU RSA |
| Kontrolní linka | U6 | RSB | Šedá | RS485 MODBUS-RTU RSB |
| Kontrolní linka | U7 | 0-10 V / PWM | Žluť | Vstup řízení-rychlosti; maximální amplituda PWM 10 V |
| Kontrolní linka | U8 | FG | Bílý | RPM výstupní signál |
| Kontrolní linka | U9 | +10 V | Červený | Externí výstup +10 VDC |
| Kontrolní linka | U10 | GND | Modrý | Referenční zem pro ovládací rozhraní |
Napájecí a ovládací vedení zapojte přesně podle schématu zapojení. Úplné informace o bezpečnosti, skladování a údržbě najdete ve specifikaci produktu.
Stáhnout
Specifikace produktu BL-B450E-EC-05.pdf
