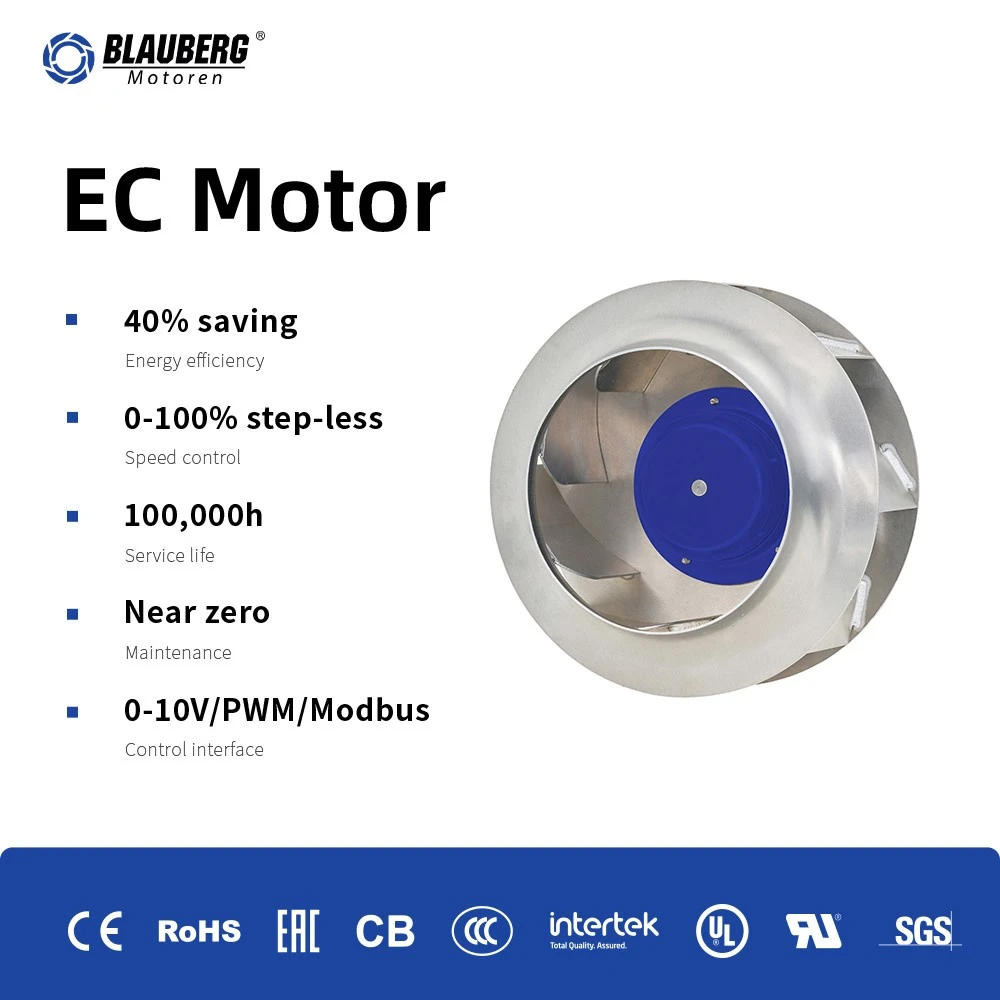

Suzhou Blauberg Motoren Technology Co., Ltd. je jedním z předních výrobců a dodavatelů zpětně zakřivených odstředivých ventilátorů bl-b355e-ec-05 355mm ec v Číně. Vítejte, abyste si zde mohli koupit hromadné vysoce kvalitní přizpůsobené produkty vyrobené v Číně a získat nabídku z naší továrny. Pro cenovou konzultaci nás kontaktujte.
Základní informace
| Typ | EC zpětně zakřivený odstředivý ventilátor | Model | BL-B355E-EC-05 |
| Fáze | 1~ | Jmenovité napětí | 230 VAC |
| Frekvence | 50/60 Hz | Jmenovitá rychlost | 2200 ot./min |
| Max. Vstupní výkon | 700 W | Max. Vstupní proud | 3.1 A |
| Úroveň zvuku | 85 dBA | Osvědčení | CCC, CE |
| Min. Okolní teplota | -25 stupňů | Max. Okolní teplota | 60 stupňů |

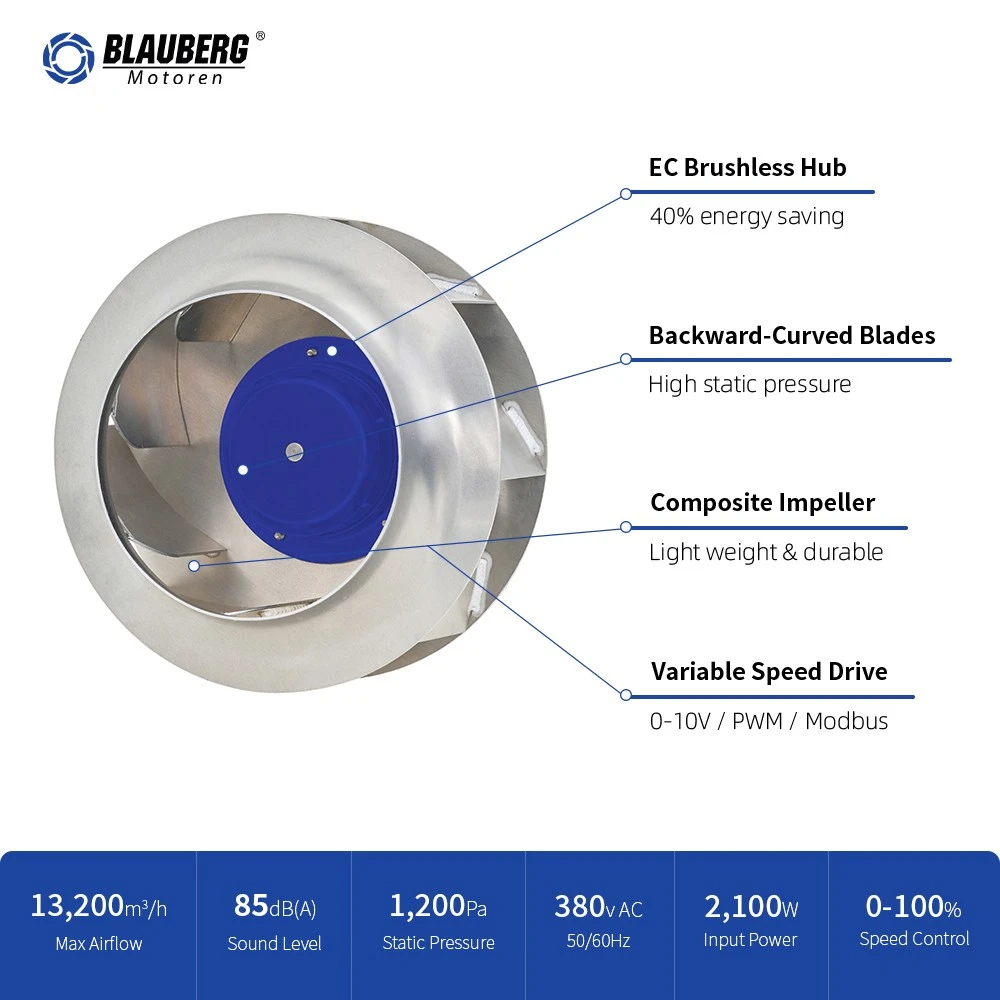

Technický popis
| Rozměry | 359 × 359 × 257,4 mm | Materiál oběžného kola | Kov |
| Směr otáčení | Ve směru hodinových ručiček, Viděno na rotoru | Povrch rotoru | Plastové stříkání |
| Typ ochrany | IP55 | Třída izolace | F |
| Provozní režim | S1 | Typ ložiska | Kuličkové ložisko |
| Ochrana motoru | Ochrana uzamčeného rotoru; Tepelná ochrana; Ochrana proti nízkému a nadměrnému napětí; Nadproudová ochrana; Měkký start | Délka kabelu | 500 ± 20 mm |
| RoHS | Veškerý materiál v souladu s RoHS | Min./Max. Vlhkost | 5 % - 90 % relativní vlhkosti |
| Typ motoru | EC motor s externím rotorem | Odchylka oběžného kola v axiálním směru | Menší nebo rovno 1 mm |
| Odchylka oběžného kola v radiálním směru | Menší nebo rovno 1 mm |
Aplikace produktu
| 1 | Nabíjecí sloupec | 9 | Projekt chlazení zařízení |
| 2 | Kuchyně Odtahový Systém | 10 | Projekt větrací jednotky |
| 3 | Projekt FFU | 11 | Projekt AHU |
| 4 | Chlazení počítačové místnosti | 12 | Projekt čističky vzduchu |
| 5 | Klimatizace-rail Transit Air | 13 | Projekt výměníku tepla |
| 6 | Elektrické spotřebiče | 14 | Projekt telekomunikačních kontejnerů |
| 7 | Projekt FanGrid | 15 | Projekt chlazení datového centra |
| 8 | Projekt ventilačního zařízení | 16 | Průmyslový chladicí systém |
Vzduchový výkon
Celkové rozměry
Elektrické připojení
| Čára | Spojení | Barva | Funkce | |
|---|---|---|---|---|
| Elektrické vedení | PE | Zelená Žlutá | Ochranná Země | |
| U1 | L | Hnědý | Živý drát | |
| U2 | N | Černý | Neutrální drát | |
| U3 | NC | Bílý | Normálně sepnutý spínač, jistič | |
| U4 | COM | Šedá | Společný přístav | |
| Kontrolní linka | U5 | RSA | Hnědý | Port RS485 |
| U6 | RSB | Šedá | Port RS485 | |
| U7 | Ovládání rychlosti | Žluť | 0~10V & PWM kompatibilní linka (PWM max. hodnota 10V) |
|
| U8 | Zpětná vazba signálu | Bílý | Linka výstupního signálu RPM 5 pulsů / otáčky |
|
| U9 | +10V | Červený | Externí výstup +10VDC | |
| U10 | GND | Modrý | GND | |
Stáhnout
Specifikace produktu BL-B355E-EC-05.pdf
