Základní informace
| Model | DC-F133B-EC-N07 | Typ produktu | EC odstředivé dmychadlo se dvěma vstupy |
| Fáze | 1~ | Jmenovité napětí | 115 VAC |
| Rozsah napětí | 92–138 VAC | Frekvence | 50/60 Hz |
| Nominální rychlost | 2300 ± 150 ot./min | Max. Vstupní výkon | 200 ±10 W |
| Max. Vstupní proud | 2 A | Hladina zvuku | 75 dB(A) |
| Okolní teplota | -25 až +60 stupně | Osvědčení | CE, RoHS |
| Ochrana | IP44 | Třída izolace | třída B |
Technický popis
| Rozměry | 198 × 172 × 254 mm | Model motoru | EC092AC115V230W |
| Velikost motoru | 92 mm | Oběžné kolo | Kov, 38 čepelí |
| Směr proudění vzduchu | Boční výboj | Otáčení | Ve směru hodinových ručiček, při pohledu ze strany rotoru |
| Pouzdro / Rotor | Protažené pouzdro / rotor potažený modrým-práškem | Montážní poloha | Jakákoli pozice |
| Provozní režim | S1 nepřetržitý provoz | Ložisko | Kuličkové ložisko |
| Délka kabelu | 500 ±20 mm; rozšiřitelná v krocích po 500 mm | Vlhkost | Provoz 5%–90% RH; skladování 5%–95% RH |
| Skladovací teplota | -40 až +80 stupně | Bezpečnostní třída | třída I; nutná ochranná zem |
| Ochrana motoru | Zablokovaný rotor, tepelný, přepětí/podpětí, nadproud a měkký start | Řízení | 0–10 V DC / PWM |
Aplikace produktu
| 1 | Nabíjecí sloupec | 9 | Projekt chlazení zařízení |
| 2 | Kuchyně Odtahový Systém | 10 | Projekt větrací jednotky |
| 3 | Projekt FFU | 11 | Projekt AHU |
| 4 | Chlazení počítačové místnosti | 12 | Projekt čističky vzduchu |
| 5 | Klimatizace-rail Transit Air | 13 | Projekt výměníku tepla |
| 6 | Elektrické spotřebiče | 14 | Projekt telekomunikačních kontejnerů |
| 7 | Projekt FanGrid | 15 | Projekt chlazení datového centra |
| 8 | Projekt větracího zařízení | 16 | Průmyslový chladicí systém |

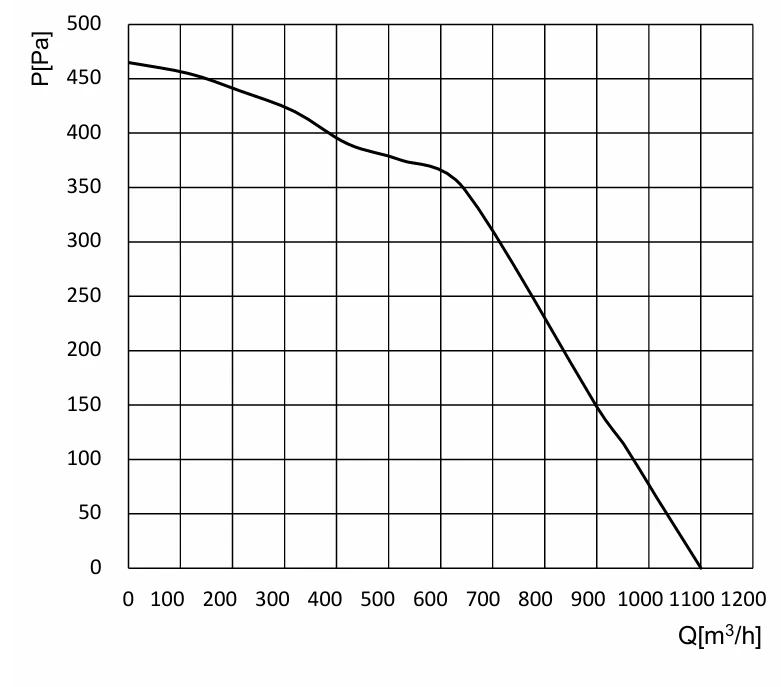

Vzduchový výkon

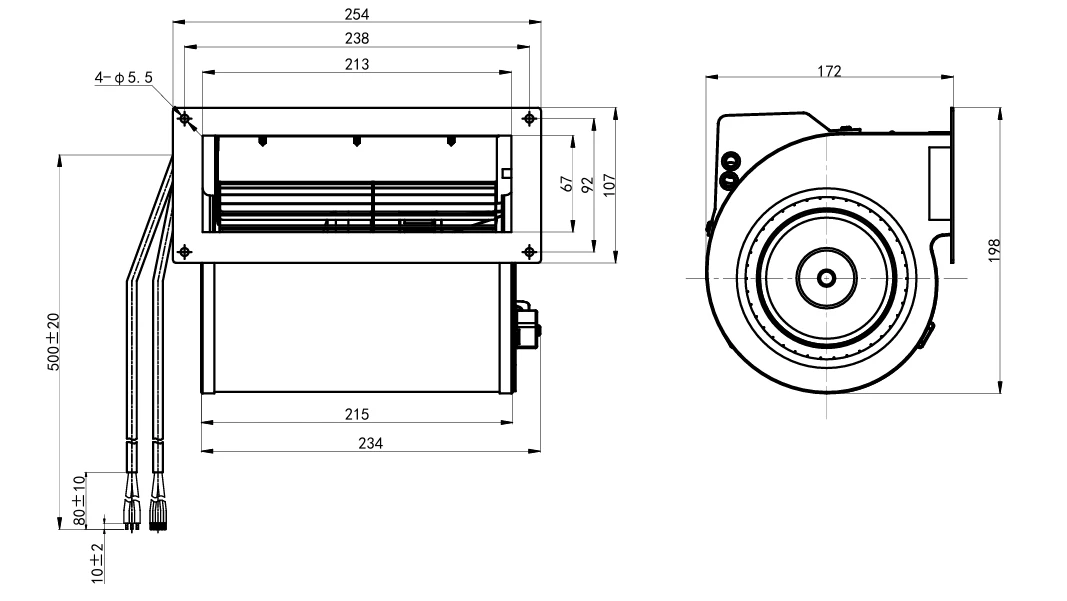

Celkové rozměry
Elektrické připojení
| Čára | Conn. | Označení | Barva | Funkce / Zadání |
| Elektrické vedení | PE | Zelená/žlutá | Ochranná zem | |
| Elektrické vedení | U1 | L | Hnědý | Síťový zdroj, živý vodič |
| Elektrické vedení | U2 | N | Modrý | Síťový zdroj, nulový vodič |
| Kontrolní linka | U4 | +10 V | Červený | Pevný výstup 10 V DC, ±5 %, max. 10 mA; externí napájení zařízení; SELV |
| Kontrolní linka | U5 | Ovládání rychlosti | Žluť | vstup 0–10 V/PWM; doporučená amplituda PWM 10 V; SELV |
| Kontrolní linka | U6 | Zpětná vazba signálu | Bílý | Tach výstup, 5 pulsů/otáčky; lze přizpůsobit nebo změnit na signál RD; SELV |
| Kontrolní linka | U7 | GND | Modrý | Referenční zem pro řídicí rozhraní; SELV |
Nastavení řízení rychlosti
| Kontrolní metoda | Provozní stav |
| Plná rychlost | Zkratujte červený (+10 V) a žlutý (-regulace rychlosti) vodič. |
| 0–10 V DC | Motor se spustí nad 1,0 V a zastaví se pod 0,5 V. |
| PWM | Frekvence 1–10 kHz; doporučená amplituda 10 V ±5 %. Motor se spustí nad 10% zatížení a zastaví se pod 5% zatížení. |
| Potenciometr | Doporučuje se potenciometr 10 kΩ. |
Poznámka
| 1 | Napájecí a ovládací vodiče připojte přesně podle schématu zapojení. |
| 2 | Nepřipojujte bílý signální-vodič zpětné vazby přímo k červenému vodiči ani k externímu zdroji stejnosměrného proudu. |
| 3 | Zkratování červeného a žlutého vodiče aplikuje pevnou referenci 10 V a přikazuje plnou rychlost. |
| 4 | Pokud se dmychadlo nespustí, zkontrolujte -vstup ovládání rychlosti. Zabraňte zranění při neočekávaném startu a nikdy se nedotýkejte rotoru pod napětím. |
| 5 | Spuštění může trvat několik sekund. Nedotýkejte se oběžného kola nebo rotoru, pokud je pod napětím nebo pracujete při nízkých otáčkách. |
| 6 | Před připojením napájení ověřte, že jsou motor a sestava ventilátoru bezpečně nainstalovány. |
| 7 | Netahejte za kabel. Poškozený kabel musí vyměnit výrobce nebo autorizovaný servisní personál. |
| 8 | Nenechávejte motor spadnout, nenarážet nebo umývat; vlhkost může snížit izolační výkon a vytvořit bezpečnostní riziko. |
| 9 | Před použitím výrobku mimo dohodnuté provozní podmínky se poraďte s výrobcem. |
| 10 | Skříň motoru může zůstat horká po krátkou dobu po vypnutí. Proveďte opatření, abyste zabránili popálení. |
| 11 | Udržujte kryt v čistotě a zabraňte vniknutí nečistot během instalace. |
| 12 | Před prvním uvedením do provozu otočte rotor rukou, abyste se ujistili, že nedochází ke kolizi, rušení nebo zaseknutí. |
| 13 | Motor je součástí dmychadla a nesmí být provozován samostatně bez oběžného kola nebo zátěže. |
| 14 | Pro uskladnění po vybalení produkt znovu zabalte a uchovávejte jej při teplotě -40 až +80 stupňů, RH menší nebo rovna 95 %, v čistém větraném prostoru bez korozivních plynů a alespoň 15 cm nad podlahou. |
| 15 | Instalujte ventilátor mimo dosah dětí a nedovolte dětem, aby jej obsluhovaly. |
| 16 | Výrobce si vyhrazuje konečný výklad této specifikace. |
Životnost a údržba, záruka
| 1 | Konstrukční životnost je 50 000 hodin, omezená-životností kuličkového ložiska při 40 stupních . Skutečná životnost závisí na teplotě, vlhkosti, instalaci, zatížení a provozním prostředí. |
| 2 | Vyčistěte a udržujte dmychadlo každých 3–6 měsíců, upravte jej podle provozního prostředí. |
| 3 | Na kompletní produkt se vztahuje dvouletá-záruka od data dodání. Poruchy kvality-produktu budou opraveny nebo nahrazeny. Škody způsobené neoprávněnou demontáží, neodbornou manipulací, lidským zásahem, živelnou pohromou nebo jinou vyšší mocí jsou vyloučeny. |
